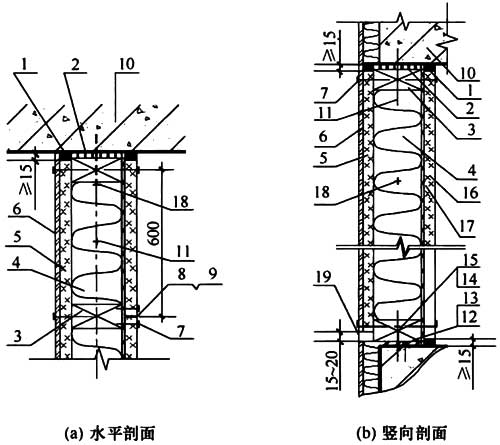

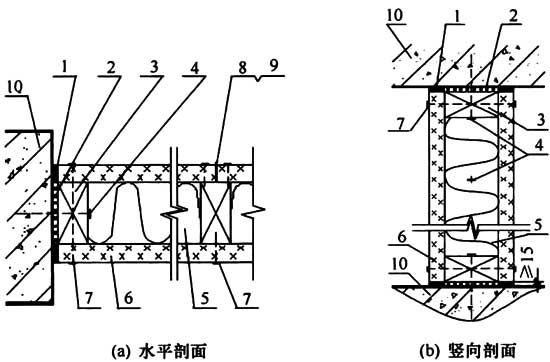

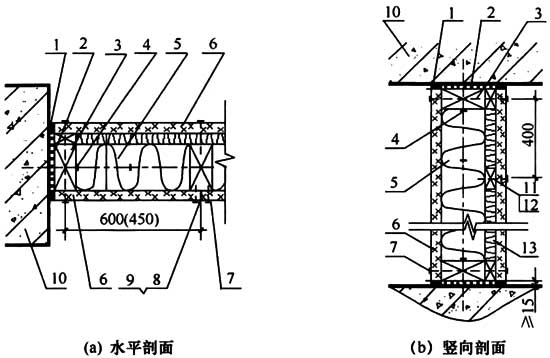

3 基本规定 3．1 结构组成 3．1．2 木骨架组合墙体的结构组成有以下几种： 1 一般分户墙及房间隔墙的结构组成见图1。 图1 分户墙及房间隔墙示意 1-密封胶；2-聚乙烯密封条；3-木骨架；4-混凝土自钻自攻螺钉或螺栓； 5-岩棉毡(密度≥28kg／m3)；6-墙面板(纸面石膏板)；7-墙面板连接螺钉； 8-墙面板连接处密封材料(石膏粉密封膏或弹性密封膏)；9-墙面板连接缝密封纸带；10-建筑物的混凝土柱、楼板 2 隔声房间隔墙的结构组成见图2。 3 一般外墙体的结构组成见图3。 3．1．3 用于制作木骨架组合墙体的规格材，在根据设计要求选定其规格和截面尺寸时，应考虑墙体要适应工业化制作，以及便于墙面板的安装，因此，同一块墙体中木骨架边框和中部的骨架构件应采用截面高度相同的规格材。 图2 隔声内墙结构示意 1-密封胶；2-聚乙烯密封条；3-木骨架；4-混凝土自钻自攻螺钉或螺栓； 5-岩棉毡(密度≥28kg／m3)；6-墙面板(纸面石膏板)；7-墙面板连接螺钉； 8-墙面板连接缝密封材料(石膏粉密封膏或弹性密封膏)；9-墙面板连接缝密封纸带； 10-建筑物的混凝土柱、楼板；11-防声弹性木条；12-螺纹钉子或螺钉；13-岩棉毡(密度≥28kg／m3) 3．1．4 木骨架竖立布置主要是方便整个墙体的制作和施工。当有特殊要求时，也可采用构件水平布置的木骨架。 由于墙面板采用的板材平面标准尺寸一般为1220mm×2400mm，因此，木骨架组合墙体中木骨柱的间距允许采用610mm或405mm两种尺寸；当采用900mm×2400mm的纸面石膏板时，立柱的间距应为450mm，这样，墙面板的连接缝正好能位于木骨柱构件的截面中心位置处，能较好地固定和安装墙面板。为了保证墙面板的固定和安装，当墙体上需要开门窗洞口时，规定了木骨架构件在墙体中布置的基本要求。当墙体设计要求必须采用其他尺寸的间距时，应尽量减少尺寸改变对整个墙体的施工和制作带来不利影响。 图3 一般外墙体结构示意 1-密封胶；2-聚乙烯密封条；3-木骨架；4-岩棉毡(密度≥40kg／m3)；5-外墙面板(防水型纸面石膏板)； 6-外挂装饰板(彩色钢板、铝塑板、彩色聚乙烯板等)；7-墙面板连接螺钉；8-墙面板连接缝密封材料(石膏粉密封膏或弹性密封膏)； 9-墙面板连接缝密封纸带；10-建筑物的混凝土柱、搂板；11-销钉(10×300mm)；12-塑料垫(厚≥10mm)；13-自钻自攻螺钉或螺栓； 14-木骨架定位螺钉；15-塑料薄膜；16-内墙面板(石膏板)；17-隔汽层(塑料薄膜)；18-混凝土自钻自攻螺钉或螺栓；19-通气缝
